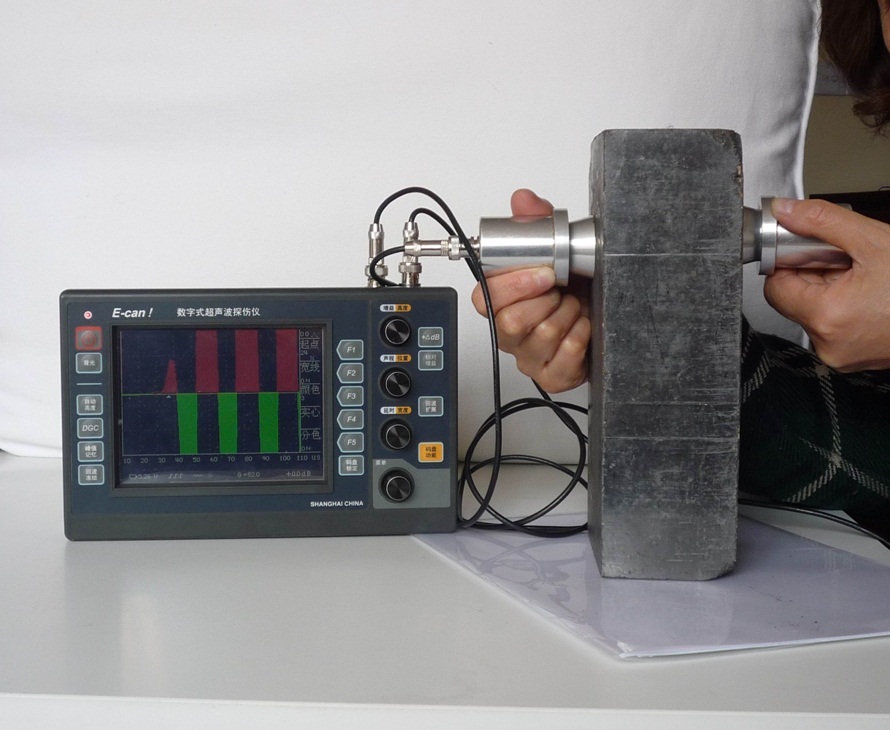

UT350+是我公司最新研制的一款高性價比的非金屬數字式超聲波探傷儀，它較好地解決了利用超聲波探傷儀測量各種非金屬（耐火磚、石墨電極、塑料、陶瓷、橡膠等）材質內部缺陷（裂紋、夾雜、氣孔等）問題，本機只設2個菜單，1個探傷時用于調節探傷參數，另1個顯示時間。 3只編碼旋鈕用來設定增益、聲時、位移以及改變閘門位置，改變參數非�？旖�，尤如操作傳統探傷儀。由于采用彩色液晶屏作顯示器，亮度遠比模擬機的示波管來得亮，有10種色彩組合可供選擇，而且上下波可顯示不同顏色，可選空心或?qū)嵭牟ㄐ�，使操作人員看得更清楚。本機能夠快速便捷、無損傷、精確地對各種非金屬內部多種缺陷（裂紋、夾雜、氣孔等）的檢測、定位、評估和診斷。適用于耐火磚、石墨電極、塑料、陶瓷、橡膠等各種非金屬材質內部缺陷（裂紋、夾雜、氣孔等）檢測。
■ 執行標準：
◆ 國家標準：
1. JJG 746-2004《中華人民共和國國家計量檢定規程-超聲波探傷儀》
2. JB/T 10061-1999《A型脈沖反射式超聲探傷儀通用技術條件》
3. JB/T 10062-1999《超聲探傷用探頭性能測試方法》
4. JB/T 9214-1999《A型脈沖反射式超聲探傷系統工作性能測試方法》
5. Z2344-93《金屬材料脈沖反射式超聲探傷檢驗方法》）
◆ 歐洲標準（EN12668）包括有三個部分：
1. EN12668-1 無損檢測-超聲檢驗設備的特性與認證-第1部分：儀器
2. EN12668-2 無損檢測-超聲檢驗設備的特性與認證-第2部分：探頭
3. EN12668-3 無損檢測-超聲檢驗設備的特性與認證-第3部分：綜合設備
■ 儀器特點：
1. 省電，耗電僅2瓦，4節5號Ni-MH電池，2500mAh，充電后可工作5～6.5小時。
2. 采用可變等分刻度技術，估算回波距離非常方便。
3. 采用回波顯示區左右分屏顯示模式。
4. 具有界面波鎖定功能，可使用液浸法探傷或測厚。
5. 具有波形擴展功能，擴展程度和進波門寬度無關，而且可以任意連續改變擴展程度。
6. 具有動態波形描繪功能，能畫出動態波形曲線 （移動探頭位置同回波高度的關系），便于分析缺陷性質，實時畫出一條回波峰點軌跡曲線，水平方向代表探頭在缺陷上方來回移動距離，根據曲線形狀，可以邦助分析缺陷性質。
7. 具有高速自動高度功能，按鍵后，儀器會自動改變增益，使回波高度達到規定值。
8. 凍結后，可全范圍調節聲程；相對增益置零鍵；搜索靈敏度提升鍵；斜探頭探傷距離X，Y方向雙刻度；延時快速歸零鍵；曲線位置提示功能等。
■ 技術參數表：
|
項目名稱 |
技術參數 |
|
材料聲速 |
1000～9999M/S |
|
最大聲程 |
6100mm ，滿刻度聲程最小 4mm （鋼，縱波，反射式） |
|
頻率范圍 |
0.4～10MHz / 0.7～1.4 1.8～3.5 4～6 MHz（帶通） |
|
增益范圍 |
0～110dB （步長0.1dB，1dB） |
|
延時范圍 |
0～6000mm |
|
K值范圍 |
0.20～5.00 |
|
抑制范圍 |
0～50% |
|
增量 |
0～20dB |
|
補償 |
-20～20dB |
|
測長線 |
-20～20dB |
|
定量線 |
-20～20dB |
|
判廢線 |
-20～20dB |
|
垂直線性 |
<3% |
|
水平線性 |
<0.3% |
|
發射電源電壓 |
DC 200V |
|
發射脈沖寬度 |
負脈沖方波 0.05～0.6μS 可調（步長0.01μS） |
|
發射脈沖內阻 |
不大于10Ω |
|
發射重復頻率 |
25～400Hz |
|
聲程<150μS時 400/200Hz FAST/SLOW |
|
150μS <聲程<300μS時 200/100Hz FAST/SLOW |
|
300μS <聲程<600μS時 100/50HZ FAST/SLOW |
|
聲程>600μS時 50/25Hz FAST/SLOW |
|
探頭阻尼電阻 |
約120Ω 固定 |
|
放大器輸入 |
增益0dB，100% 屏幕高度時約50V峰值
輸入端噪聲約50μV峰值（寬帶） 帶寬噪聲約16nV√Hz峰值 |
|
數字采樣 |
8bit 實時50MHz，等效200MHz（硬件實現） |
|
顯示方式 |
檢波＋、檢波－、全波 |
|
顯示器件 |
東芝TFT工業彩色液晶顯示屏（320×240，5.7英寸），LED背光燈 |
|
液晶屏刷新頻率 |
50Hz |
|
閘門 |
進波門、失波門，可調 |
|
動態范圍 |
>32dB |
|
靈敏度余量 |
>58dB （與探頭有關） |
|
分辯率 |
>26dB （與探頭有關） |
|
測厚分辨率 |
0.02mm （厚度小于650mm時） |
|
電源 |
4節5號Ni-MH可充電池2500mAh 外接電源DC9～15V 0.5～0.3A |
|
電池消耗功率 |
約2W （350mm聲程、背光強、發射重復頻率FAST）
約1.5W （350mm聲程、背光弱、發射重復頻率SLOW） |
|
電池連續工作時間 |
約5小時 （350mm聲程、背光強、發射重復頻率FAST）
約6.5小時（350mm聲程、背光弱、發射重復頻率SLOW） |
|
儲存環境溫度 |
－20℃～＋70℃ |
|
工作環境溫度 |
－10℃～＋50℃ |
|
外形尺寸 |
230×146×37mm（不包含旋鈕突出部分） |
|
質量 |
約900克 （含4節AA鎳氫電池） |
■ 基本配置：
|
主機 |
2.5MHz203A/9V電源適配器 |
探頭連接電纜 |
|
發射傳感器 |
充電鋰電池、充電器 |
耦合劑 |
|
接收傳感器 |
PC通訊軟件與電纜 |
儀器包 |
■ 可選附件：
■ 服務承諾：
1. 免費提供技術培訓光盤。
2. 免費提供整機二年保修，終身維修。
