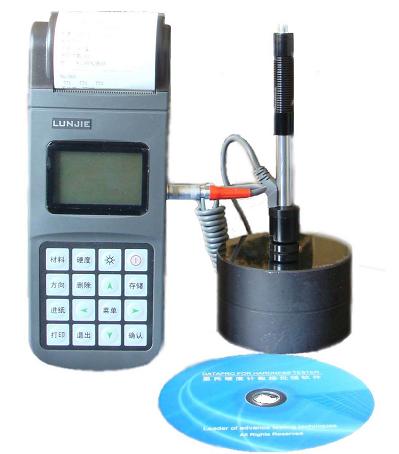

HL-600便攜式數顯里氏硬度計
■ HL-600便攜式數顯里氏硬度計是我公司最新開發研制的新產品含內置打印機、USB輸出接口。
■ 直接顯示里氏、布氏、洛氏、維氏、肖氏、抗拉強度等各種硬度值，
■ HL-600型是替代HL-80、HL-200、HL-240、HL-300、HL-800、HLN-11A、TH110、TH-140、TH-160等里氏硬度計最理想的高性價比產品。
■ 產品特點：
· 依據里氏硬度測量原理，可以對多種金屬材料進行檢測
· 一臺主機可配備7種不同沖擊裝置使用，自動識別沖擊裝置類型,更換時無需重新校準
· 支持“鍛鋼（Steel）”材料，當用D/DC型沖擊裝置測試“鍛鋼”試樣時，可直接讀取HB值，無需人工查表�？深A(yù)先設置硬度值上、下限，超出范圍自動報警，方便用戶批量測試的需要 · 采用大屏幕128×64圖形點陣液晶顯示器，信息豐富、直觀
· 全中文顯示，菜單式操作，操作簡單、方便 · 帶有EL背光顯示，方便在光線昏暗環境中使用 · 可存儲最大500組（沖擊次數1～32）硬度測量數據，每組數據包括單次測量值、平均值、測量日期、沖擊方向、次數、材料、硬度制等信息
· 熱敏打印機與儀器集成一體，打印速度快，可以現場打印檢測報告。具有軟件校準功能
· 內置鎳氫可充電電池及充電器；可連續工作不小于150小時；具有自動休眠、自動關機等節電功能 · 液晶上有剩余電量指示圖標，可實時顯示電池剩余電量；具有充電過程指示，可隨時了解充電進度 · 有USB輸出接口，方便、快捷地與PC機進行數據交換�？膳鋫湮C軟件，具有傳輸測量結果、測值存儲管理、測值統計分析、打印測值報告、批量設定儀器參數等豐富功能，滿足質量保證和管理的更高要求。
· 儀器小巧、便攜、可靠性高，適用于惡劣的操作環境，抗振動、沖擊和電磁干擾。
· 外形尺寸：212mm×80mm×32mm · 重量： 580g
■ 適用材料：鋼和鑄鋼、合金工具鋼、不銹鋼、灰鑄鐵、球墨鑄鐵、鑄鋁合金、銅鋅合金（黃銅）、銅錫合金（青銅）、純銅、 鍛鋼
■ 主要應用領域：· 軸承及其它零件 · 壓力容器、汽輪發電機組及其設備的失效分析
· 重型工件 · 已安裝的機械或永久性組裝部件 · 試驗空間很狹小的工件
· 要求對測試結果有正規的原始記錄 · 金屬材料倉庫的材料區分
· 大型工件大范圍內多處測量部位的快速檢驗
■ 技術參數：
· 測量范圍：(170-960)HLD、(17-68.5)HRC、(13-100)HRB、(59-85)HRA、
(19-651)HB、(80-976)HV、(30-100)HS
· 測量方向：支持360º全方位任意方向(垂直向下、斜下、水平、斜上、垂直向上)
· 硬度制式：里氏HL、布氏HB、洛氏HRC、洛氏HRB、洛氏HRA、維氏HV、肖氏HS
· 示值誤差：±4HLD(HLD=760時)
· 顯 示：點陣LCD，128×64圖形點陣液晶
· 熱敏式打印機：可打印任意份數的測試結果，滿足現場的需要
· 打印紙寬：（57.5±0.5）mm；打印紙卷直徑：30mm
· 工作電壓：6V鎳氫電池組
· 充電電源：9V/500mA；充電時間2.5～3.5小時
· 持續工作時間：約150小時（不打印、不開背光時）
· 通訊接口標準：USB1.1
■ 工作條件： 環境溫度：操作溫度－10～＋50℃；存儲溫度：-30℃～＋60℃；
相對濕度≤90％；周圍環境無強烈振動、無強烈磁場、無腐蝕性介質及嚴重粉塵。
■ 操作說明：開機后會自動進入主顯示界面：
· 電池電量：顯示剩余電量 · 沖擊方向：當前沖擊方向
· 平 均 值：達到設定的沖擊次數后，顯示平均值時出現
· 硬度制式：當前測量值的硬度制
· 測 量 值：當前單次測量值（無平均值提示），當前平均值（有平均值提示）
· 顯 示：表示超過轉換或測量范圍，表示低于轉換或測量范圍
· 材 料：當前設定的材料
· 沖擊次數：測量時顯示已經完成的沖擊次數，用次數快捷鍵設置沖擊次數時顯示設置的沖擊次數，瀏覽單次測量值時顯示單次測量值的對應次數。
■ USB數據處理軟件：
· 存入：將測量出來的數據存儲 · 調出：將數據從主機中調出
· 打印：將數據打印輸出，A4界面 · 超限：設置公差限后的超限顯示
· 清除：清除測量數據 · 連接：設定與主機連接 · 斷開：設定與主機斷開
· 下載：把數據下載到本地，實現海量存儲 · 設置：參數設置 · 幫助：即時幫助功能
■ 沖擊裝置的選型：
HL-600型（標準型）傳感器為D型，適用于大部分的場合。
HL-600DC型傳感器為DC型，適用于空間狹小的場合，如桶型內壁或在已組裝的機械內等。
HL-600D+15型傳感器為D+15型，適用于溝西槽內或凹入面。
HL-600C型傳感器為C型，沖擊力很小，適用于測量表面質量較高或淬火硬化層較薄的工件。
HL-600E型傳感器為E型，采用金剛石材料制成，適用于極高硬度的工作。
HL-600G型傳感器為G型，適用于鑄鍛及表面粗糙的工件。
HL-600DL型傳感器為DL型，適用于測量工件深部凹槽處，狹小孔底部或齒面等。
■ 各種材料測量表：
|
材料 |
硬度制 |
沖擊裝置 |
|
D/DC |
D+15 |
C |
G |
E |
DL |
|
Steel and cast steel
鋼和鑄鋼 |
HRC |
17.9～68.5 |
19.3～67.9 |
20.0～69.5 |
|
22.4～70.7 |
20.6～68.2 |
|
HRB |
59.6～99.6 |
|
|
47.7～99.9 |
|
37.0～99.9 |
|
HRA |
59.1～85.8 |
|
|
|
61.7～88.0 |
|
|
HB |
127～651 |
80～638 |
80～683 |
90～646 |
83～663 |
81～646 |
|
HV |
83～976 |
80～937 |
80～996 |
|
84～1042 |
80～950 |
|
HS |
32.2～99.5 |
33.3～99.3 |
31.8～102.1 |
|
35.8～102.6 |
30.6～96.8 |
|
Steel鍛鋼 |
HB |
143～650 |
|
|
|
|
|
|
CWT、ST
合金工具鋼 |
HRC |
20.4～67.1 |
19.8～68.2 |
20.7～68.2 |
|
22.6～70.2 |
|
|
HV |
80～898 |
80～935 |
100～941 |
|
82～1009 |
|
|
Stainless steel
不銹鋼 |
HRB |
46.5～101.7 |
|
|
|
|
|
|
HB |
85～655 |
|
|
|
|
|
|
HV |
85～802 |
|
|
|
|
|
|
GC. IRON
灰鑄鐵 |
HRC |
|
|
|
|
|
|
|
HB |
93～334 |
|
|
92～326 |
|
|
|
HV |
|
|
|
|
|
|
|
NC、IRON
球墨鑄鐵 |
HRC |
|
|
|
|
|
|
|
HB |
131～387 |
|
|
127～364 |
|
|
|
HV |
|
|
|
|
|
|
|
C．ALUM
鑄鋁合金 |
HB |
19～164 |
|
23～210 |
32～168 |
|
|
|
HRB |
23.8～84.6 |
|
22.7～85.0 |
23.8～85.5 |
|
|
|
BRASS銅鋅合金
（黃銅） |
HB |
40～173 |
|
|
|
|
|
|
HRB |
13.5～95.3 |
|
|
|
|
|
|
BRONZE銅錫合金（青銅） |
HB |
60～290 |
|
|
|
|
|
|
COPPER純銅 |
HB |
45～315 |
|
|
|
|
|
■ 異型沖擊裝置技術參數與適用介紹表：
|
異型沖擊裝置 |
DC(D)/DL |
D+15 |
C |
G |
E |
|
沖擊能量
沖擊體質量 |
11mJ
5.5g/7.2g |
11mJ
7.8g |
2.7mJ
3.0g |
90mJ
20.0g |
11mJ
5.5g |
|
球頭硬度
球頭直徑
球頭材料 |
1600HV
3mm
碳化鎢 |
1600HV
3mm
碳化鎢 |
1600HV
3mm
碳化鎢 |
1600HV
5mm
碳化鎢 |
5000HV
3mm
金剛石 |
|
沖擊裝置直徑
沖擊裝置長度
沖擊裝置重量 |
20mm
86(147)/ 75mm
50g |
20mm
162mm
80g |
20mm
141mm
75g |
30mm
254mm
250g |
20mm
155mm
80g |
|
試件最大硬度 |
940HV |
940HV |
1000HV |
650HB |
1200HV |
|
試件表面平均粗糙度Ra: |
1.6μm |
1.6μm |
0.4μm |
6.3μm |
1.6μm |
|
試件最小重量
可直接測量需穩定支撐
需密實耦合 |
>5kg
2～5kg
0.05～2kg |
>5kg
2～5kg
0.05～2kg |
>1.5kg
0.5～1.5kg
0.02～0.5kg |
>15kg
5～15kg
0.5～5kg |
>5kg
2～5kg
0.05～2kg |
|
試件最小厚度
密實耦合硬化層最小深度 |
5mm
≥0.8mm |
5mm
≥0.8mm |
1mm
≥0.2mm |
10mm
≥1.2mm |
5mm
≥0.8mm |
|
球頭壓痕尺寸 |
|
硬度300HV時 |
壓痕直徑
壓痕深度 |
0.54mm
24μm |
0.54mm
24μm |
0.38mm
12μm |
1.03mm
53μm |
0.54mm
24μm |
|
硬度600HV時 |
壓痕直徑
壓痕深度 |
0.54mm
17μm |
0.54mm
17μm |
0.32mm
8μm |
0.90mm
41μm |
0.54mm
17μm |
|
硬度800HV時 |
壓痕直徑
壓痕深度 |
0.35mm
10μm |
0.35mm
10μm |
0.35mm
7μm |
--
-- |
0.35mm
10μm |
|
沖擊裝置適用范圍 |
D型用于常規測量、DC型測量孔或園柱筒內、DL型測量細長窄槽或孔； |
■ 標準配置：
|
儀器主機 |
1臺 |
打印紙 |
1卷 |
|
D型沖擊裝置 |
1只 |
隨機資料 |
1份 |
|
標準里氏硬度塊 |
1塊 |
ABS儀器箱 |
1只 |
|
尼龍刷A |
1只 |
軟件光盤 |
1套 |
|
小支承環 |
1只 |
通信電纜 |
1條 |
|
電源適配器（充電器） |
1只 |
隨機文件 |
1套 |
■ 用戶選購件：
|
異型沖擊裝置 |
7種 |
沖擊球頭 |
2種 |
|
異型支撐環 |
12個 |
更換沖擊球頭工具 |
1付 |
■ 售后服務承諾：
1. 3個月內出現質量問題免費調換。
2. 免費保修二年（不含沖擊裝置）、 終身維修
