一.概述：

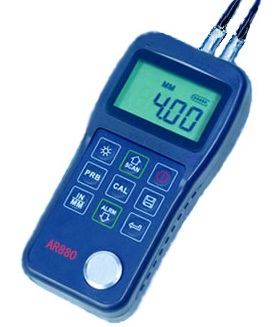

AR880型是智能型超聲波測厚儀，采用最新的高性能、低功耗微處理器技術，基于超聲波測量原理，可以測量金屬及其它多種材料的厚度，并可以對材料的聲速進行測量�？梢詫ιa(chǎn)設備中各種管道和壓力容器進行厚度測量，監測它們在使用過程中受腐蝕后的減薄程度，也可以對各種板材和各種加工零件作精確測量。本儀器可廣泛應用于石油、化工、冶金、造船、航空、航天等各個領域。
二.執行標準：GB11344國家標準，ISO/TS18173國際標準
三.技術參數：
1. 顯示方法：高對比度的液晶顯示，高亮度EL背光；
2. 測量范圍：0.75～300mm（鋼中），公制與英制可選擇；
3. 聲速范圍：1000～9999 m/s：
4. 分 辨 率：0.01mm、0.1mm二檔可選
5. 示值精度：±（0.5%H+0.04）mm H為被測物實際厚度
6. 測量周期：單點測量時4次/秒、掃描模式10次/秒
7. 存儲容量：可存儲20組（每組最多99個測量值）厚度測量數據
8. 輸出接口：具有RS232輸出接口及驅動軟件，可連接電腦或打印機
9. 工作電壓：3V（2節AA尺寸堿性電池串聯）
10.持續工作時間：約100小時（不開背光時）
11.外形尺寸：150×74×32mm
12.整機重量：245g
四.主要功能：
1. 適合測量金屬(如鋼、鑄鐵、鋁、銅等)、塑料、陶瓷、玻璃、玻璃纖維及其他任何超聲波的良導體的厚度；
2. 可配備多種不同頻率、不同晶片尺寸的雙晶探頭使用；
3. 具有探頭零點校準、兩點校準功能, 可對系統誤差進行自動修正；
4. 已知厚度可以反測聲速，以提高測量精度；
5. 具有耦合狀態提示功能；
6. 有EL背光顯示，方便在光線昏暗環境中使用；
7. 有剩余電量指示功能，可實時顯示電池剩余電量；
8. 具有自動休眠、自動關機等節電功能；
9. 小巧、便攜、可靠性高，適用于惡劣的操作環境，抗振動、沖擊和電磁干擾；
五.工作原理：
本超聲波測厚儀對厚度的測量，是由探頭產生超聲波脈沖透過耦合劑到達被測體，一部分超聲信號被物體底面反射，探頭接收由被測體底面反射的回波，精確地計算超聲波的往返時間，并按下式計算厚度值，再將計算結果顯示出來。
六.儀器配置：
■ 表1儀器配置：
|
|
序號 |
名稱 |
數量 |
|
標準配置 |
1 |
主機 |
1臺 |
|
2 |
標準探頭（5MHz） |
1只 |
|
3 |
耦合劑 |
1瓶 |
|
4 |
ABS儀器箱 |
1只 |
|
5 |
隨機資料 |
1份 |
|
6 |
電池倉工具 |
1把 |
|
可選配置 |
8 |
粗晶探頭（2MHz） |
|
|
9 |
微晶探頭（7.5MHz） |
|
|
10 |
高溫探頭（5MHz） |
|
|
11 |
連機驅動軟件 |
|
|
12 |
RS232輸出接口及連接線 |
|
■ 表2 探頭選擇：
|
名稱 |
型號 |
頻率
(MHZ) |
探頭
直徑 |
測量范圍 |
最小管徑 |
特性描述 |
|
粗晶探頭 |
N02 |
2 |
22mm |
3.0mm～300.0mm（鋼）
40mm以下(灰鑄鐵HT200) |
20 |
用于鑄鐵等粗晶材質的測量 |
|
標準探頭 |
N05 |
5 |
10mm |
1.2mm～230.0mm（鋼） |
Φ20mm×3.0mm |
通用 |
|
標準探頭 |
N05/90° |
5 |
10mm |
1.2mm～230.0mm（鋼） |
Φ20mm×3.0mm |
通用 |
|
微徑探頭 |
N07 |
7 |
6mm |
0.75mm～80.0mm（鋼） |
Φ15mm×2.0mm |
用于薄壁及小弧面的測量 |
|
高溫探頭 |
HT5 |
5 |
14mm |
3～200mm （鋼） |
30 |
用于溫度小于300℃的材料的測量 |
七.工作條件：
環境溫度：操作溫度－20～＋50℃；存儲溫度：-30℃～＋70℃ 相對濕度≤90％；
周圍環境無強烈振動、無強烈磁場、無腐蝕性介質及嚴重粉塵。
八.主顯示界面：
1. 儀器開機后會自動進入主顯示界面
2. 耦合狀態：探頭與被測工件的耦合狀態
3. 單位制式：MM、M/S（公制時），或者IN、IN/μS(英制時)
4. 電池電量：電池剩余電量顯示
5. 信息顯示：顯示厚度測量值，以及簡單的操作提示信息。
九.材料聲速表：
|
|
材料 |
聲速 |
|
In/us |
m/s |
|
鋁 |
Aluminum |
0.250 |
6340-6400 |
|
鋼 |
Steel, common |
0.233 |
5920 |
|
不銹鋼 |
Steel, stainless |
0.226 |
5740 |
|
黃銅 |
Brass |
0.173 |
4399 |
|
銅 |
Copper |
0.186 |
4720 |
|
鐵 |
Iron |
0.233 |
5930 |
|
鑄鐵 |
Cast Iron |
0.173-0.229 |
4400－5820 |
|
鉛 |
Lead |
0.094 |
2400 |
|
尼龍 |
Nylon |
0.105 |
2680 |
|
銀 |
Silver |
0.142 |
3607 |
|
金 |
Gold |
0.128 |
3251 |
|
鋅 |
Zinc |
0.164 |
4170 |
|
鈦 |
Titanium |
0.236 |
5990 |
|
錫 |
Tin |
0.117 |
2960 |
|
丙烯酸(類)樹脂 |
|
0.109 |
2760 |
|
環氧樹脂 |
Epoxy resin |
0.100 |
2540 |
|
冰 |
Ice |
0.157 |
3988 |
|
鎳 |
Nickel |
0.222 |
5639 |
|
樹脂玻璃 |
Plexiglass |
0.106 |
2692 |
|
聚苯乙烯 |
Polystyrene |
0.092 |
2337 |
|
陶瓷 |
Porcelain |
0.230 |
5842 |
|
聚氯乙烯 |
PVC |
0.094 |
2388 |
|
石英 |
Quartz glass |
0.222 |
5639 |
|
硫化橡膠 |
Rubber, vulcanized |
0.091 |
2311 |
|
聚四氟乙烯 |
Teflon |
0.056 |
1422 |
|
水 |
Water |
0.058 |
1473 |
十.服務承諾： 本產品承諾兩年
